110 VAC - 24 VDC - Boîtier de commande à effet Hall 3-Sync avec préréglages
110 VAC - 24 VDC - Boîtier de commande à effet Hall 3-Sync avec préréglages
Model: FLTCON-3
Impossible de charger la disponibilité du service de retrait
- Calculateur d’actionneur linéaire
- Obtenez gratuitement le guide de l'actionneur
- Vous pourriez aussi aimer !

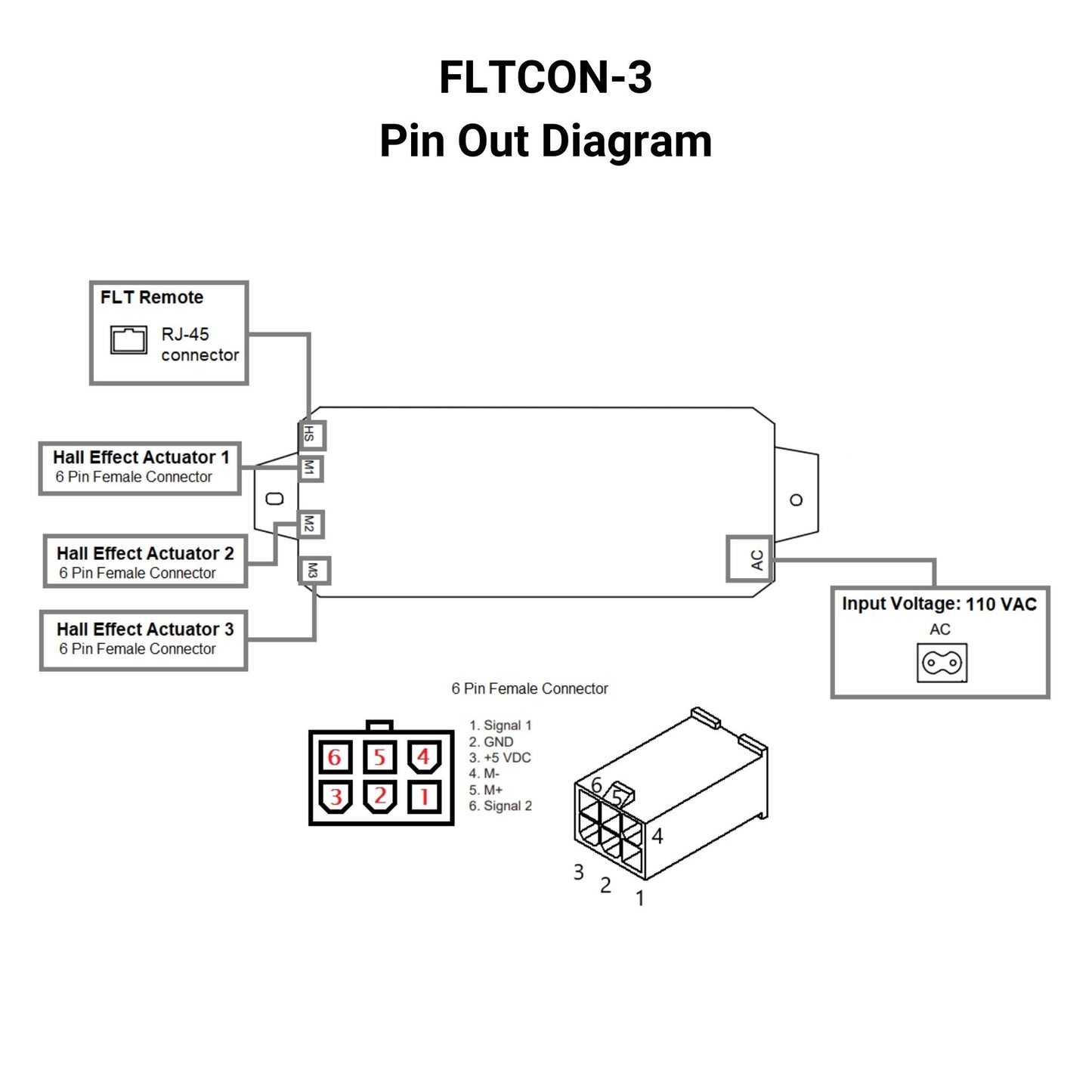

Le FLTCON-3 est un boîtier de commande à effet Hall conçu pour fonctionner avec trois actionneurs linéaires ou colonnes télescopiques à effet Hall 24 VDC identiques. Nos actionneurs linéaires PA-03, PA-04 et PA-18 peuvent être personnalisés pour avoir un capteur de retour à effet Eall ainsi qu'un moteur 24VDC. Nos modèles PA-04-HS sont disponibles en 24VDC et viennent en mode standard avec le capteur à effet Hall requis pour les boîtiers de commande de la série FLTCON.
À l'aide de la télécommande à fil avec préréglages, l'utilisateur peut étendre, arrêter et rétracter les actionneurs linéaires en synchronisation , ainsi que programmer jusqu'à 4 positions préréglées avec le modèle RT-11 de télécommande (vendu séparément). LE boîtier de commande peut également servir de remplacement pour nos bureaux debout FLT-05 et FLT-09. Veuillez contacter nos représentants pour savoir comment remplacer un boîtier de commande existant pour ces modèles.
La série FLTCON n'inclut pas de télécommande à fil, veuillez consulter notre section Télécommande afinchoisir la télécommande la plus adaptée à l'application.
Options sur mesure
Vous recherchez un actionneur mais les spécifications ne correspondent pas exactement à ce dont vous avez besoin ? Nous avons une longue liste de capacités pouvant être faites sur mesure pour vous assurer d'obtenir exactement ce dont vous avez besoin pour votre projet. Téléchargez la fiche technique de ce produit et découvrez vos options sur mesure !
Le FLTCON-3 est un boîtier de commande à effet Hall conçu pour fonctionner avec trois actionneurs linéaires ou colonnes télescopiques à effet Hall 24 VDC identiques. Nos actionneurs linéaires PA-03, PA-04 et PA-18 peuvent être personnalisés pour avoir un capteur de retour à effet Eall ainsi qu'un moteur 24VDC. Nos modèles PA-04-HS sont disponibles en 24VDC et viennent en mode standard avec le capteur à effet Hall requis pour les boîtiers de commande de la série FLTCON.
À l'aide de la télécommande à fil avec préréglages, l'utilisateur peut étendre, arrêter et rétracter les actionneurs linéaires en synchronisation , ainsi que programmer jusqu'à 4 positions préréglées avec le modèle RT-11 de télécommande (vendu séparément). LE boîtier de commande peut également servir de remplacement pour nos bureaux debout FLT-05 et FLT-09. Veuillez contacter nos représentants pour savoir comment remplacer un boîtier de commande existant pour ces modèles.
La série FLTCON n'inclut pas de télécommande à fil, veuillez consulter notre section Télécommande afinchoisir la télécommande la plus adaptée à l'application.
Options sur mesure
Vous recherchez un actionneur mais les spécifications ne correspondent pas exactement à ce dont vous avez besoin ? Nous avons une longue liste de capacités pouvant être faites sur mesure pour vous assurer d'obtenir exactement ce dont vous avez besoin pour votre projet. Téléchargez la fiche technique de ce produit et découvrez vos options sur mesure !
Le respect de normes est crucial pour notre entreprise afin de s'assurer que nos produits et services sont à un niveau de qualité qui garantie la satisfaction de la clientèle. Chez Progressive Automations, nous ne visons que le meilleur pour nos clients et nous nous continuons d'innover. Pour cette raison, nous sommes ravis d'annoncer que Progressive Automations est désormais certifié ISO 9001:2015 !
En savoir plusFiches techniques
FLTCON-3 Manual
En fonction de votre application, vous devez tenir en compte différentes exigences techniques lors de la détermination de l' actionneur linéaire dont vous avez besoin. Ces exigences incluent la force, la course, la vitesse et les dimensions de fixation. Pour des informations détaillées sur l'actionneur, vous pouvez vous référer soit à la fiche technique, soit au tableau des spécifications situé sur la page produit de l'actionneur sélectionné. Vous pouvez également nous contacter pour parler avec l’un de nos ingénieurs experts.
Le cycle de service est la fraction de la période de travail pendant laquelle un actionneur linéaire peut rester actif. Vous pouvez calculer le cycle de service d'un actionneur linéaire à l'aide de l'équation suivante : Cycle de service (%) = (Durée pendant laquelle l'actionneur linéaire est actif) / (Durée d'une période de travail)
Par exemple : avec un cycle de service de 25 %, un actionneur peut fonctionner pendant 5 minutes en continu avant de devoir s'arrêter pendant 15 minutes avant de fonctionner.
La course est la distance de déplacement de la tige extensible. Pour trouver la longueur de course dont vous avez besoin, mesurez votre application de la position complètement rétractée à la position complètement déployée. La différence sera égale à la longueur de course dont vous avez besoin.
Nous recommandons toujours d'acheter un actionneur avec une force nominale supérieure à celle requise par l'application. Si vous n'êtes pas sûr de vos besoins en force, cet article peut vous aider à calculer ceci : Comment calculer la force pour trouver le bon actionneur linéaire
Oui, c'est possible. Cependant, cela dépend des unités que vous utilisez. Pour synchroniser les actionneurs, ils nécessitent une forme de rétroaction telle qu'un potentiomètre ou des capteurs à effet Hall. Pour plus d'informations, consultez ci-dessous certains de nos contenus clés concernant la synchronisation des actionneurs linéaires.
Contrôler plusieurs actionneurs linéaires en même temps
Comment utiliser les boîtiers de commande FLTCON-2 et FLTCON-4 ?
Le boîtier de commande que vous choisissez doit être capable de fournir une tension et un courant suffisants à votre actionneur. Si vous n'êtes pas sûr des spécifications, veuillez nous contacter .
Vous pouvez également trouver des boîtiers de commande compatibles sur la page produit de votre actionneur linéaire sélectionné.
Le retour en arrière se produit lorsqu'un actionneur commence à glisser sous une charge, lorsqu'il est surchargé ou lorsque l'actionneur a été endommagé. Voir la vidéo.
Que signifient les valeurs de charge dynamique et statique ?La charge nominale dynamique est la quantité de poids qu'un actionneur peut tirer ou pousser en toute sécurité lorsqu'il est alimenté. La charge statique est le poids que l'actionneur peut supporter ou supporter sans reculer lorsqu'il n'est pas alimenté. Par exemple, disons simplement que vous avez un actionneur installé sur une fenêtre et que la charge statique de l'actionneur est de 100 lb, il pourrait subir un retour en arrière en cas de vent fort, ce qui signifie qu'il y aura plus de pression exercée sur l'actionneur, ce qui dépasser la charge nominale de 100 lb de l’actionneur.
Qu’est-ce que le chargement latéral ?Le chargement latéral se produit lorsque l'actionneur subit des forces latéralement. Les actionneurs ne sont pas du tout destinés à gérer les forces latérales, donc s'ils subissent des forces latérales, ils seront endommagés ou la pliera. Il est donc conseillé de ne jamais utiliser de forces latérales et de toujours s'assurer que l'actionneur est entièrement aligné ou synchronisé avec votre application, afin qu'il ne supporte aucune charge autre que la charge axiale. Voir la vidéo.
